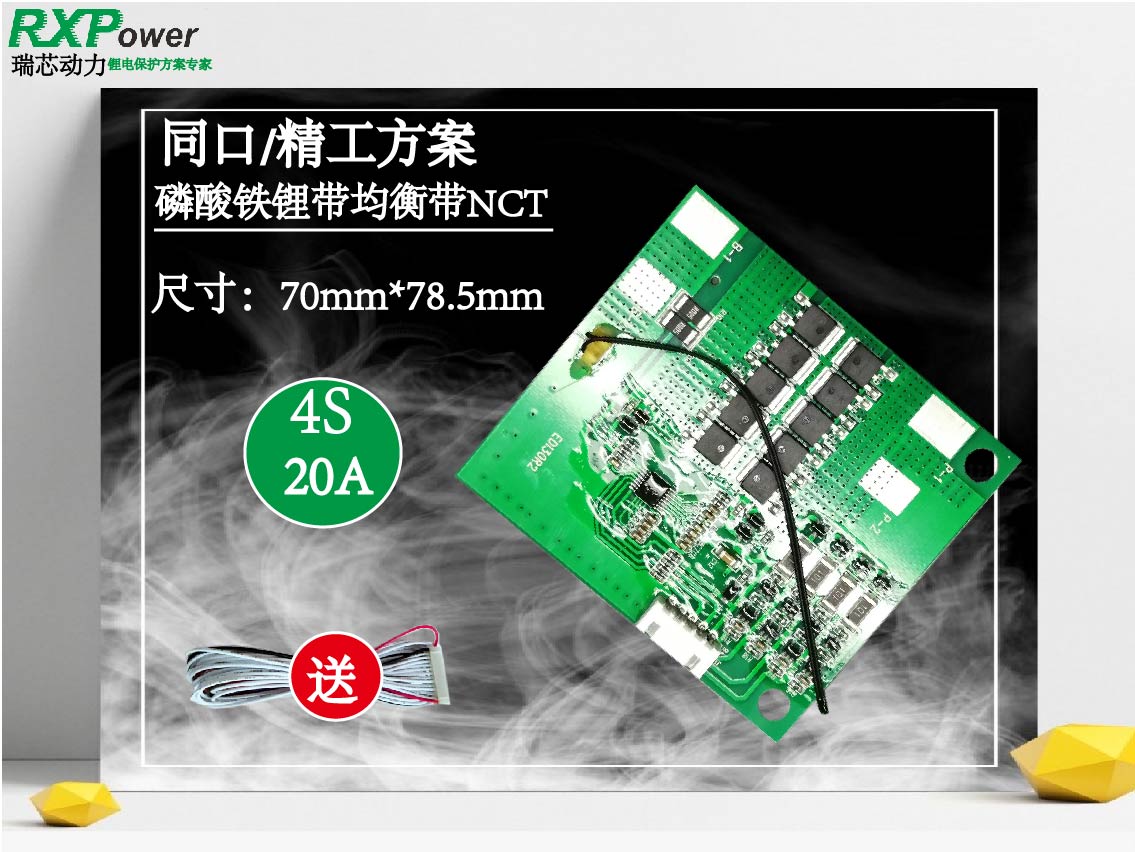

4串,20A动力电池保护板EDI30A10.1220

• 应用Product Code：EDI30A10.1220
• 串数Battery Series：4S
• 的工作功率DIS Current：25A Max
• 过充点压OVC Voltage:3.65V
• 过充放电压OVD Voltage::2.5V
• 锂电化工Chemistry:磷酸铁锂/LFP
• PCB图片尺寸 Size:78.5*70*10mm

简要介绍

产品简介：

4串,20A能電池充电养护板EDI30A10.1220,充释放同口  ，带均衡化  ，带BMS  ，过流40A  ，选择進口锂电养护IC  ，给予进一步优化信得过的养护使用性能：最高的过充/过释放压监测表面粗糙度；释放过流养护监测及延时电路.养护板使使用在300W及下面设配的能電池充电养护用 。

保护功能：

过充保护：任一节电芯电压达到过充保护电压  ，立即关断充电回路  ，禁止继续充电

过放保护：任一节电芯电压低于过放保护电压  ，立即关断放电回路  ，禁止继续放电

放电过流/短路保护：放电电流超过放电过流保护电流  ，立即关断放电回路  ，防止电池/保护板损坏或发生危险  ，当短路保护发生时  ，要移开外部负载  ，才能恢复 。

过温保护：充电/放电过程中出现电池温度过高  ，立即关断充放电回路  ，禁止继续充放电

均衡保护：充电电压任何一节电压高于3.60V时  ，对应的电池开始放电  ，约36mA

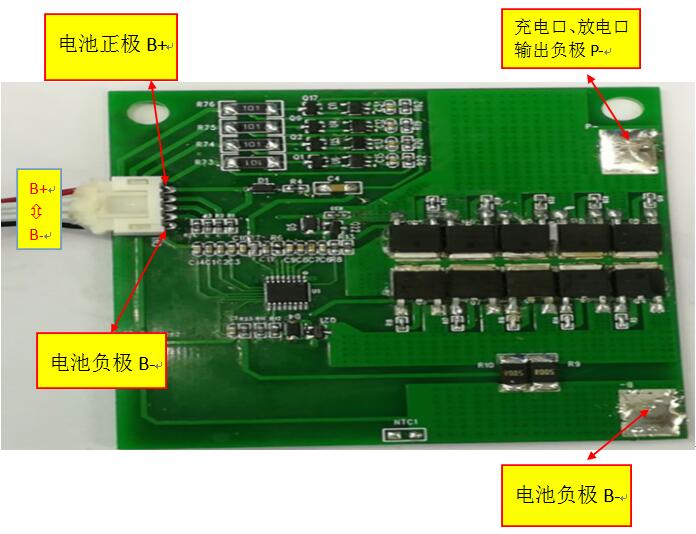

组装示意图：
