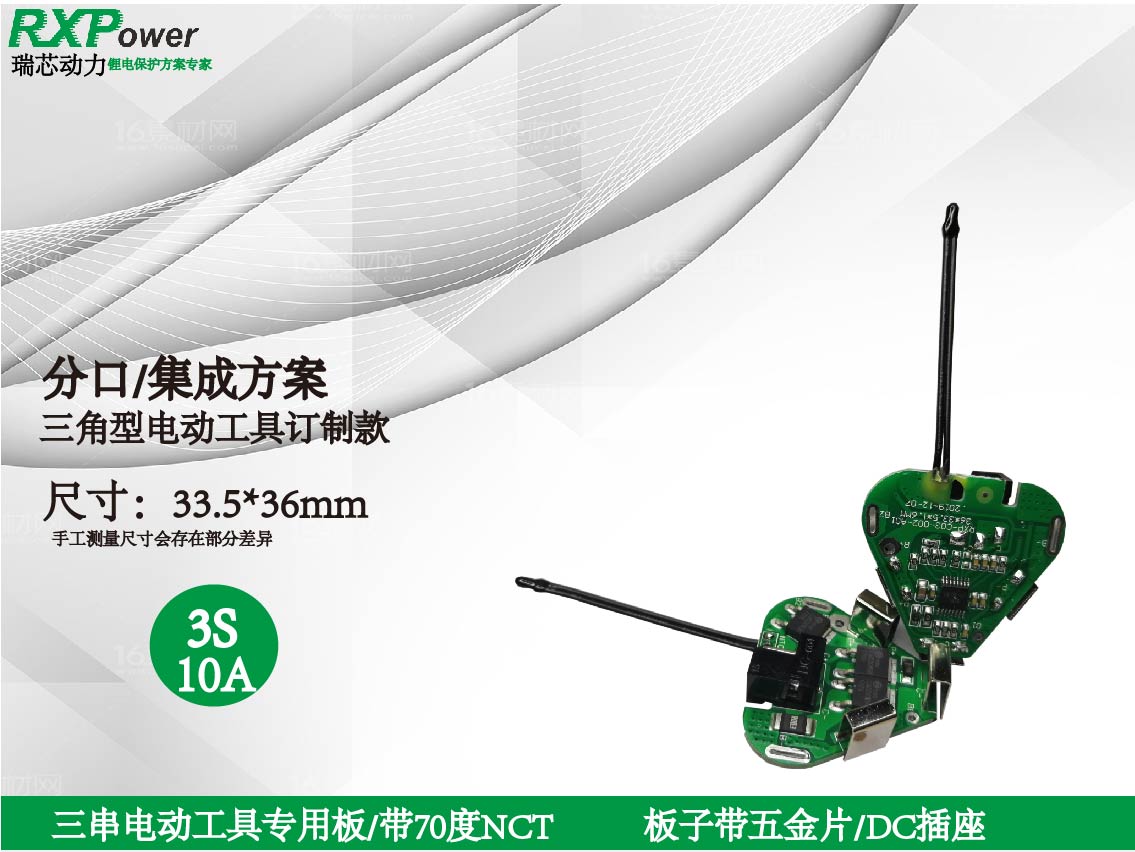

3串10A 电动工具 保护板RXP-C03-002-A01

• 类型Product Code：RXP-C03-002-A01
• 串数Battery Series：3S
• 运转电流大小DIS Current：10A
• 过笔记本充电压OVC Voltage:4.25V
• 过释放电能压OVD Voltage::2.80V
• 电瓶检查是否Chemistry:乐竞·体育APP下载安装锂/ Li-ion
• PCB的尺寸 Size:35*35*15mm

图解介绍

12V 3串10A扭力电池板防护区措施板RXP-C03-002-A01, 所采用德国锂电防护区措施IC  ，展示落实不靠谱的防护区措施性：越高的过充/过释充放能压的在线检测的乐竞·体育APP下载安装度；一级释充放能过流防护区措施的在线检测及廷迟（过流1/烧坏）；过低外部消耗脂肪直流电压 。

产品规格：

3S-12V 工作电流10A 过流33A/分口/无均衡/带NTC

保护功能：

过充保护：任一节电芯电压达到过充保护电压  ，立即关断充电回路  ，禁止继续充电

过放保护：任一节电芯电压低于过放保护电压  ，立即关断放电回路  ，禁止继续放电

放电过流保护：放电电流超过放电过流保护电流  ，立即关断放电回路  ，禁止继续放电

短路保护：放电输出端口发生短路  ，立即关断放电回路  ，防止电池/保护板损坏或发生危险

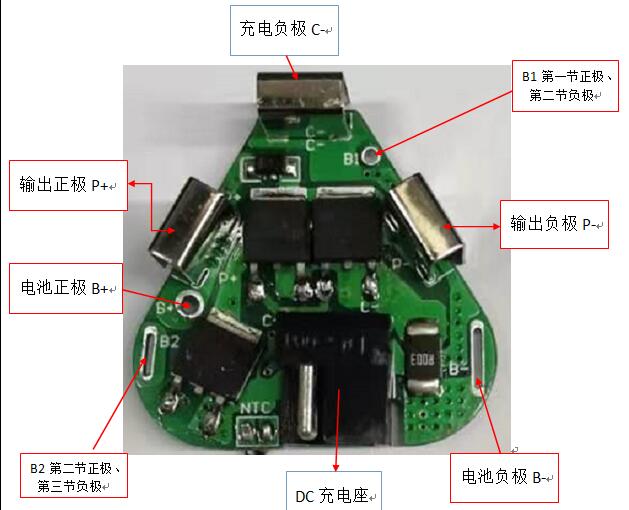

组装示意图：
